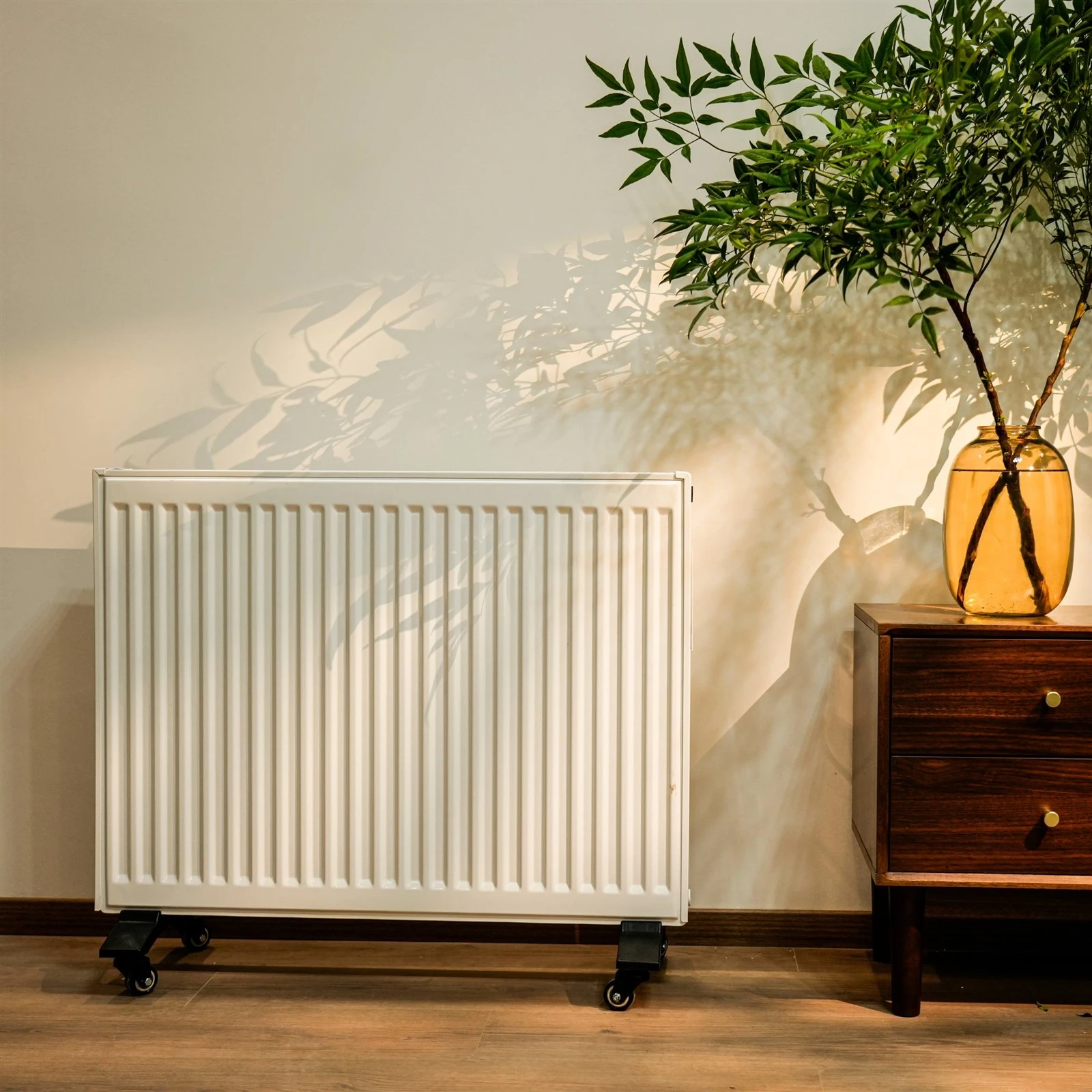

Kā izvēlēties pareizo tērauda paneļu radiatoru

Pareizais tērauda paneļu radiators ir tas, kas atbilst telpas siltuma zudumiem plānotajā darba temperatūrā un atbilst instalācijai. Izvēloties tikai pēc izskata, garuma vai kataloga jaudas, telpa var būt nepietiekami apsildīta, it īpaši, ja apkures sistēma darbojas ar zemāku ūdens temperatūru.

Kā tērauda paneļu radiatoru ražotājs mēs iesakām vispirms noteikt telpas pieprasījumu un sistēmas nosacījumus. Šis process attiecas uz hidrauliskajiem radiatoriem, kas pievienoti piemērotai karstā ūdens sildīšanas sistēmai.

1 Nosakiet telpas siltuma zudumus

Sāciet ar telpu siltuma zudumu aprēķinu pēc telpas dizaina. Attiecīgās ievades ir vietējā ziemas projektētā temperatūra, mērķa iekštelpu temperatūra, ārējās sienas, stiklojums, izolācija, griestu augstums un ventilācija. Divām telpām ar vienādu grīdas platību var būt nepieciešama ļoti atšķirīga siltuma jauda.

Platība balstīta piemaksa var atbalstīt agrīnu aprēķinu, taču tas nav universāls lieluma noteikums. Piemēram, ja projekta tāmē pieņemts 80 W/m², 20 m² liela telpa dod 20 × 80=1,600 W. Aritmētika ir vienkārša; ir jāpārbauda, ​​vai šai ēkai ir piemērots 80 W/m². Galīgai atlasei izmantojiet apstiprināto projektēto slodzi.

2 Saskaņojiet izvadi ar darba temperatūru

Siltuma jaudas skaitlim ir nozīme tikai ar tā temperatūras apstākļiem. Lai salīdzinātu parastos katalogus, radiatora temperatūras starpība ir vidējā plūsmas un atgaitas ūdens temperatūra, no kuras atņemta telpas temperatūra. Tā nav atšķirība starp plūsmas un atgriešanās ūdeni.

Pie zemākas temperatūras starpības tas pats radiators nodrošina mazāk siltuma. Izmantojiet atlasītā ražotāja izvades tabulu faktiskajiem apstākļiem vai tās apstiprināto korekcijas metodi. Nesalīdziniet vienu radiatoru, kura nominālā vērtība ir ΔT50, ar citu, kura nominālā vērtība ir ΔT30, it kā skaitļi būtu līdzvērtīgi.

Nostrādāts piemērs: pieņemsim, ka radiatora nominālā jauda ir 2000 W pie ΔT50 un tā piemērojamais korekcijas koeficients pie ΔT30 ir 0,51. Tā pielāgotā jauda ir 2000 × 0.51=1,020 W, kas ir mazāka par 1600 W telpas slodzi iepriekšējā piemērā. Ar to pašu pieņemto koeficientu nepieciešamais ΔT50 kataloga vērtējums būtu aptuveni 1600 ÷ 0.51=3,137 W.

Šīs ir ilustratīvās vērtības, nevis SDEN modeļu vērtējumi. Aprēķins parāda, kāpēc zemākas temperatūras projektiem var būt nepieciešams lielāks radiators, cits paneļa tips vai vairāk nekā viens emitētājs. Pirms pasūtīšanas iegūstiet izejas datus par precīzu piedāvāto modeli.

3 Kopā izvēlieties paneļa veidu un izmērus

Tērauda paneļu radiatoros tiek izmantoti ūdeni nesošie paneļi un daudzos konstrukcijās konvektora spuras. Kopējā tipa apzīmējumā pirmais cipars apzīmē paneļu skaitu, bet otrais – konvektora spuru komplektu skaitu. Tālāk ir sniegta vispārīga būvniecības rokasgrāmata; pieejamība ir atkarīga no piegādātāja klāsta.

Salīdziniet augstumu, garumu, dziļumu un jaudu kā vienu specifikāciju. Ja 22. tipa ierīce der sienai, bet neatbilst projektētajai temperatūrai, pārbaudiet, vai 33. tipa vai garāka ierīce atbilst prasībām. Ja neviens no tiem neatbilst, apsveriet iespēju sadalīt slodzi starp diviem atbilstoši novietotiem radiatoriem.

Mūsu SDEN horizontālo tērauda paneļu radiatoru klāstā ietilpst 22. un 33. tipa konfigurācijas. Izmantojiet rasējumu un izvades grafiku, lai iegūtu precīzu norādīto izmēru un savienojuma versiju. Tipa numurs pats par sevi nav siltuma jaudas rādītājs.

4 Pārbaudiet visu instalācijas vietu

Izmēriet vietu radiatora korpusam, kronšteiniem, vārstiem un cauruļvadiem. Atstājiet ražotāja noteiktos attālumus virs, zem un ap radiatoru, lai gaiss varētu cirkulēt. Dziļa palodze, radiatora pārsegs vai liels dīvāns var mainīt uzstādīto veiktspēju pat tad, ja radiators fiziski iederas.

Pirms stiprinājumu izvēles pārbaudiet sienas konstrukciju un radiatora piepildīto svaru. Nomaiņai ierakstiet cauruļu centrus, savienojuma vītni, ieplūdes un izplūdes pozīcijas un vārstu izvietojumu. Radiatoram ar tādiem pašiem ārējiem izmēriem joprojām var būt nepieciešamas cauruļvadu izmaiņas.

Izvēlieties sānu vai apakšējo savienojumus saskaņā ar apstiprināto savienojuma shēmu. Pārbaudiet, vai kronšteini, ventilācijas atveres, aizbāžņi, vārstu ieliktņi un termostata galviņas ir iekļauti komplektācijā vai tiek piegādāti atsevišķi. Vertikālais modelis ir jāpārbauda arī, izmantojot tā zīmējumu un veiktspējas datus; negrieziet horizontālu modeli, ja vien ražotājs to nav skaidri atļāvis.

5. Pārbaudiet sistēmas ierobežojumus un izturības prasības

Saskaņojiet radiatora atļauto darba spiedienu un maksimālo darba temperatūru sistēmas konstrukcijai, ieskaitot attiecīgās spiediena izmaiņas. Pārbaudes spiediens ir atsevišķs verifikācijas nosacījums, un to nedrīkst uzskatīt par pieļaujamo nepārtrauktu darba spiedienu. Centralizētajai siltumapgādei un augstceltņu iekārtām īpaša uzmanība jāpievērš ēkas faktiskajiem hidrauliskajiem apstākļiem.

Pārbaudiet paredzēto sistēmas izvietojumu, ūdens attīrīšanas prasības un visus glikola ierobežojumus saskaņā ar produkta instrukcijām. Atkārtota saldūdens papildināšana un skābekļa iekļūšana var veicināt iekšējo koroziju. Izpētiet noplūdi vai sistēmas defektu, nevis uzskatiet biežu uzpildīšanu kā parastu apkopi.

Par ārējo virsmu jautājiet par priekšapstrādi, pārklājumu un paredzēto uzstādīšanas vidi. SDEN mēs saviem tērauda paneļu radiatoriem izmantojam KTL elektroforēzes pārklājumu un pulvera apdari. Pieprasiet atbilstošo specifikāciju izvēlētajam diapazonam, jo ​​īpaši, ja mitruma iedarbība rada bažas. Ārējo aizsardzību pret koroziju nevajadzētu uzskatīt par pierādījumu tam, ka visi iekšējie ūdens apstākļi ir pieņemami.

Termostata vārsts var regulēt telpas siltuma padevi, un saderīga viedgalva var pievienot plānošanu vai tālvadības pulti. Abi joprojām ir atkarīgi no pareiza izmēra un nodošanas ekspluatācijā. Uzstādītājam ir jāizskalo un jāiedarbina sistēma saskaņā ar piemērojamām instrukcijām, jāizvada iesprostotais gaiss, jāpārbauda, ​​vai nav noplūdes, un jāsabalansē plūsma starp radiatoriem.

6 Salīdziniet visu izejmateriālu specifikāciju

Lūdziet piegādātājiem cenas piedāvājumu, pamatojoties uz to pašu tehnisko bāzi: modelis, tips, izmēri, pieslēguma izvietojums un siltuma jauda pie norādītajām temperatūrām. Pieprasiet piemērojamo siltuma jaudas testu vai deklarāciju, uzstādīšanas instrukcijas un garantijas noteikumus. EN 442 atsaucei jāattiecas uz attiecīgajiem produkta datiem; ISO 9001 kvalitātes vadības sertifikāts neaizstāj modeļa siltuma jaudas pierādījumus.

Projekta vai izplatītāja pasūtījumam vienojieties arī par apdari, piederumiem, iepakojumu, etiķetēm, daudzumu un piegādes prasībām. Salīdziniet visu komplektu, lai zemāka vienības cena neslēptu atšķirīgu jaudu, izlaistu vārstu komplektu vai papildu uzstādīšanas darbus.

Sagatavojiet savu pieprasījumu SDEN

Iekļaut projekta atrašanās vietu un mērķa tirgu; telpas siltuma zudumu vai radiatora grafiku; siltuma avots un projektētā plūsma, atgaita un telpas temperatūra; pieejamie sienu izmēri; darba spiediens; savienojuma rasējumi; un daudzumus. Pievienojiet visas apdares, piederumu, iepakojuma vai piegādes prasības.

Ja šīs detaļas ir noskaidrotas, modeļa izvēle kļūst par pārbaudāmu lēmumu: izvēlētajam radiatoram ir jāatbilst slodzei noteiktajā temperatūrā, jāatbilst instalācijai un tam ir jābūt iegādei un nodošanai ekspluatācijā nepieciešamā informācijai.
